如何用万用表测点火线圈

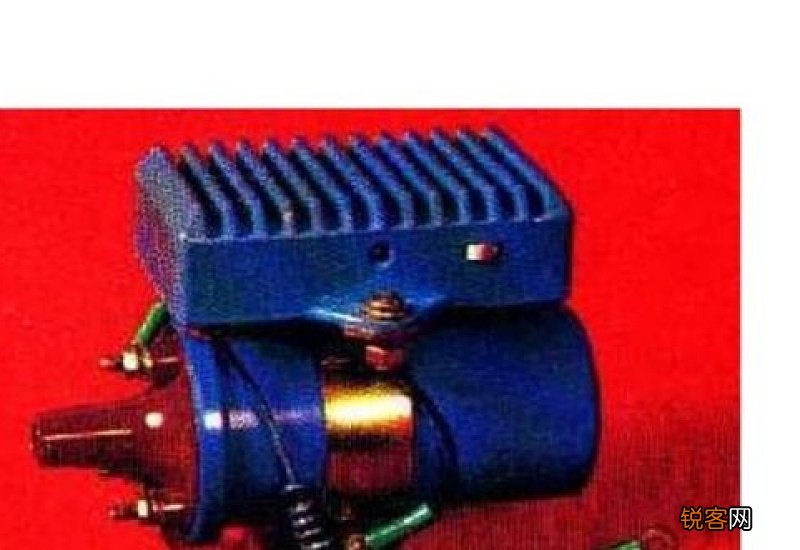

文章插图
【如何用万用表测点火线圈】1.你说的点火线圈是指磁电机的定子还是指高压包?高压包的正式名字就是点火线圈。
2.普通的摩托车，测量磁电机定子的点火线圈要用电阻档，一般用1K欧姆档就行。
3.红表笔接磁电机出线的黑/红线(一般用这种颜色的最多，不同品牌的线颜色也会有差异，这里以最常见的为例)，黑表笔搭铁，电阻值一般在350-400欧之间，测量触发线圈时用红表笔接蓝/黄线，黑表笔搭铁，电阻值一般在110-180欧之间。
4.这两个线圈如果不通或阻值过大及过小表明不正常。
5.以这种磁电机为例，一般出线为五条，其他三条分别为绿线搭铁，粉，黄，白(这三种颜色中的两条)是发电线圈，通向整流器稳压后向电瓶充电。
6.如果是三相直流磁电机，其中三条颜色一样的黄线或黑线是充电用的，另两根是触发线圈，一般是测量触发线圈电阻，阻值为200欧左右即可。
7.另三条同样颜色线之间的电阻很?。话阒灰纪ň托校?三条线对地则不通。
8.测量点火线圈(高压包)分两次测量一次线圈和二次线圈。
9.一次线圈测量高压包接线和高压包铁架之间的电阻，为0，2-0，5欧，二次线圈测量高压包接线和高压线间的电阻，有火花塞帽时为8欧左右，没有火花塞帽时为5欧左右。
10.这些测量数值会因品牌，车型等的不同而变化，不是绝对的数据。
11.对于象高压包这类的部件，用相同的新件替换试验效果更直观。
12.在操作方面黑线搭铁，红线接点火线圈负接线柱，发动机运转，显示屏即显示点火线圈一次侧电路闭合角。
13.详情参考以下程序:万用表可以简单测量两个高压端(接火花塞的一端)的阻值，但不能彻底的判断点火线圈故障!独立的点火线圈插头的各端子间电压值因先去的不一样都是不一样的，不能判定点火线圈的好坏。
14.三线的一般是电源，地线，ECU信号，四线的会有个转速反馈输出。
15.也有特殊的，如QQ先去的三线就没有ECU信号，有一根是搭铁的。
16.任何线圈都有次级线圈和初级线圈，就跟变压器类似的，用在分电器上的线圈都是一个高压头输出的，然后分到各个缸上去的。
