CF卡（Compact Flash）最初是一种用于便携式电子设备的数据存储设备。作为一种存储设备，它革命性的使用了闪存，于1994年首次由SanDisk公司生产并制定了相关规范。当前，它的物理格式已经被多种设备所采用。由于使用的或非型闪存的存储密度低于较新的与非型闪存，CF卡是90年代初期出现的三种存储卡中体积最大的（另两种是Miniature Card—MiniCard和SmartMedia卡）在之后， CF卡也改用了与非型闪存，另外，IBM的微型硬盘并没有使用固态存储器。
分类：
从外形上CF卡可以分为两种：CF I型卡以及稍厚一些的CF II型卡。CF II型卡槽主要用于微型硬盘等一些其它的设备。
从速度上它可以分为CF卡、高速CF卡（CF+/CF 2.0规范），更快速的CF 3.0标准也在2005年被采用。
相机市?。?
CF是与出现更早且尺寸更大的PCMCIA I型内存卡竞争的第一批闪存标准之一，它最初是建立在英特尔的或非型闪存的基础上，之后改为使用与非型闪存。CF是最老也是最成功的标准之一，尤其适合专业相机市场。它具有比其它存储方式更长的寿命以及较低的单位容量成本，同时也可以在较小的尺寸上提供较大的容量。
插槽：
CF卡可以通过适配器直接用于PCMCIA卡插槽，也可以通过读卡器连接到多种常用的端口，如USB、Firewire等。另外，由于它具有较大的尺寸（相对于较晚出现的小型存储卡而言），大多数其它格式的存储卡可以通过适配器在CF卡插槽上使用，其中包括SD卡/MMC卡、Memory Stick Duo、XD卡以及SmartMedia卡等。
产品特点：
一与二型：
CompactFlash的电气特性与PCMCIA-ATA接口一致，但外形尺寸较小。
连接器为43毫米宽，外壳的深度是36毫米，厚度分3.3毫米（CF I型卡）和5毫米（CF II型卡）两种。
CF I型卡可以用于CF II型卡插槽，但CF II型卡由于厚度的关系无法插入CF I型卡的插槽中。CF闪存卡多数是CF I型卡。
CF卡比早期的PC卡（PCMCIA）I型更细?。欢穸仍蚝蚉C卡I及II型相同。CF卡是早期记忆卡规格之中最成功的，受欢迎程度比Miniature Card、SmartMedia卡及PC卡I型更胜一筹。
在应用体积较小的器材时，SmartMedia卡曾经是CF卡的主要竞争对手，从市场渗透率而言却一度超越CF卡。不过，SmartMedia的优势，将因新制式的记忆卡出现而终止（大约于2002-2005年时）。
九十年代末至廿一世纪初出现的记忆卡制式（如SD/MMC，各种Memory Stick，xD图像卡等等）有助激烈竞争。新款记忆卡的体积比CF卡小数倍，某程度上与当时CF比PC Card的相差还要大。新制式将会主导掌上电脑，手提电话以及消费级数码相机，特别是超迷你型号。
优势：
无论如何，CF卡还会继续被很多设备支持，仍然成为专业数码相机的主流标准。在2005年出产的消费级数码相机中，有一定数量还是支援CF卡。CF的主要特点仍是以最少的价钱换取最大的MB数，比小型记忆卡有著最高容量， CF II能使用MicroDrive，以及透过转接器使用多种较小记忆卡。同时,CF卡接口的记忆卡转接器比其他类型的平,全因它没有芯片组。
闪存型存储设备具有非易失性和固态，所以它比磁盘驱动器更稳固，耗电量仅相当于磁盘驱动器的5%，却仍然具有较快的传输速率（SanDisk Extreme III型CF卡的写入速度和读取速度可达20MB/s）。它们的工作电压为3.3volts或5volts，可以在不同的系统间转换。闪存型CF卡可以适应极端的温度变化，工业标准的闪存卡可以在-45至85摄氏度的范围内工作。
应用：
CF接口已广泛用于PDA、笔记本电脑、数码相机和包括台式机在内的各种设备。
到2005年，CF卡的容量规格从最小的8MB到最大可达12GB 。（这里的1MB=1,000,000byte，1GB=1000MB）
EP7212是CIRRUS LOGIC公司生产的支持MP3格式的数字音频解码的微处理器。它采用ARM7TDMI CPU核，时钟速率高达74MHz；它内含DRAM、FLASH、LCD、串口和数字音频接口。这些特征使得开发者容易实现MP3文件的解码和播放。本例中利用CF卡存储MP3 。
（1）CPLD逻辑关系采用VHDL语言实现
OE <=NCS3 OR NRD；
WE <=NCS3 OR NWR；
CE1 <=A0 AND (NOT WORD)；
CE2 <=(NOT A11)AND (NOT WORD);
REG <=A11；
【cf卡是什么】（2）软件实现
首先，配置结构寄存器，设为MEMORY模式。然后，各个任务寄存器设定参数。最后，将命令写入命令寄存器，执行操作。下面的代码段实现将CF卡第一个扇区全部写入0XAAAA 。
LDR R0，=0X30000200； //结构寄存器地址A11=1
LDR R1，=0；
STRB R1，[R0]; //设置为MEMORY方式
LDR R0，=0X30000800； //初始化地址，A11=1
LDR R2，=0X80； //检测忙信号
LDR R3，=0XAAAA; //测试数据
LDR R1，=1； //传输扇区数目。此处是1个扇区大小
STRB R1，[R0,#2];
LDR R1,=0; //起始扇区号
STRB R1，[R0,#3];
LDR R1,=0; //柱面低8位地址
STRB R1 ， [R0,#4]；
LDR R1，=0； //柱面高8位地址
STRB R1,[R0,#5];
LDR R1,=0XE0; //磁道数
STRB R1，[R0,#6];
LDR R1,=0X30； //写扇区命令
STRB R1[R0,#7];
WAIT
LDRB R1 ， [R0,#7]; //读状态信号，检测是否忙。
//若忙，在此循环
TST R1，R2；
BNE WAIT
LDR R4，=0; //初值
LDR R5，=0X100； //写256个字，512个字节。
WRITE
STR R6，[R0]；
ADD R5，R5，#1；
CMP R5，R4；
BNE WRITE； //向缓冲写512个字节
由于篇幅有限，本文仅给出MEMORY模式实现的方法，其它两种模式实现与MEMORY相似。由于CF卡具有易于携带、兼容性好、容量大的特点，可以预见，它必将在更广阔的领域得到应用。
容量价格：
Pretec发布好几款CF卡，容量有32GB、64GB与100GB，真的是100GB，CF容量终于冲到3位数了。其中32GB标榜速度较快，可达333倍速，写入可达每秒50MB；100GB的版本则是233倍，写入达每秒35MB；64GB则可以用在CF转SATA的用途，会另外出一个转接盒，内装4张Pretec 64CF ，就变成了SSD 。
价格方面，价位从美金399到630元，折合人民币2,722元到4,298元不等，内含4张64GB的CF转SATA 2.5寸转接盒则是1596美金，折合人民币10,889元。
技术特点：
CF卡（Compact Flash）是1994年由SanDisk最先推出的。CF卡具有PCMCIA-ATA功能，并与之兼容；CF卡重量只有14g，仅纸板火柴般大?。?3mmx36mmx3.3mm），是一种固态产品，也就是工作时没有运动部件。CF卡采用闪存（flash）技术，是一种稳定的存储解决方案，不需要电池来维持其中存储的数据。对所保存的数据来说， CF卡比传统的磁盘驱动器安全性和保护性都更高；比传统的磁盘驱动器及Ⅲ型PC卡的可靠性高5到10倍，而且CF卡的用电量仅为小型磁盘驱动器的5% 。这些优异的条件使得大多数数码相机选择CF卡作为其首选存储介质。

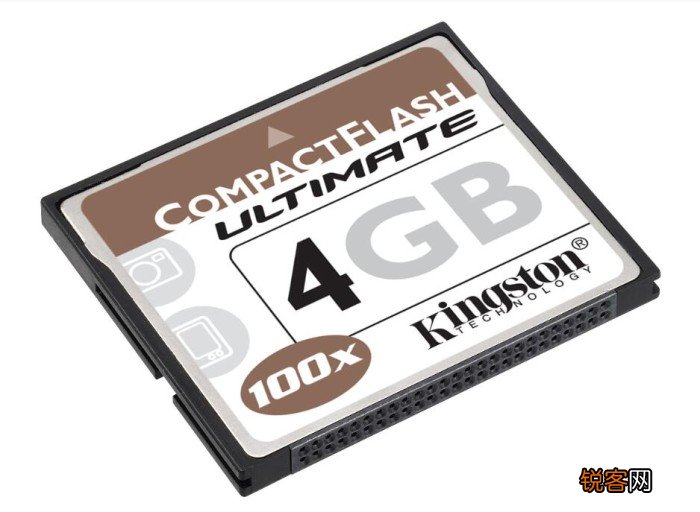

文章插图
